직접 겪고 나서야 알게 된 단열 시공 하자(결로) 점검 방법 — 열화상 카메라부터 TDR 판정까지

겨울마다 창문에 흐르는 물줄기, 벽 모서리에 번지는 까만 곰팡이 — 결로가 단순 습기 문제인지 시공사 책임의 단열 하자인지, 국토교통부 고시 기준과 열화상 카메라 실측 데이터로 판별하는 구체적 방법을 정리했습니다.

입주 첫해 겨울, 새 아파트 현관문 안쪽에 물이 뚝뚝 떨어지는 걸 보고 솔직히 멘붕이 왔거든요. 관리사무소에 전화하니까 “환기 좀 자주 하세요”라는 말만 돌아왔고요. 근데 진짜 그게 제 잘못이었을까요? 두 번째 겨울에 열화상 카메라를 빌려 직접 찍어보고 나서야 답이 나왔습니다. 현관 주변 벽체 표면온도가 11도 아래로 찍혔고, 이건 명백한 단열 하자였어요.

이 글은 제가 직접 하자 판정을 받기까지 겪은 과정을 바탕으로, 결로 하자를 점검하고 대응하는 방법을 처음부터 끝까지 풀어놓은 기록입니다. 단순히 “이렇게 하세요”가 아니라, 어디서부터 손을 대야 하는지 모르겠는 분들을 위해 실제 순서대로 정리했어요.

결로가 단열 하자인지 생활 습관 문제인지 구분하는 핵심 기준

결로의 원리 자체는 단순합니다. 따뜻한 공기가 차가운 표면에 닿으면 수증기가 물방울로 변하는 현상이거든요. 문제는 이게 “왜” 생겼냐는 거예요. 실내 습도가 비정상적으로 높아서인지, 아니면 벽체의 단열 성능이 부족해서 표면온도가 비정상적으로 낮은 건지. 이 두 가지를 구분하는 게 하자 판정의 출발점입니다.

국토교통부 고시 「공동주택 하자의 조사, 보수비용 산정 및 하자판정기준」 제15조에 따르면, 단열 공간의 벽체·천장·바닥에서 결로가 발생했을 때 하자 여부를 판정하는 방법이 세 가지로 명시되어 있어요. 첫째 TDR(온도차이비율) 측정, 둘째 열화상 카메라 및 표면 온도계 측정, 셋째 마감재 해체 후 단열재 시공 상태 육안 확인. 이 세 가지 중 하나라도 기준을 벗어나면 시공 하자로 인정됩니다.

창호 등급표 보는 법

반대로 단열재가 설계도면대로 정상 시공되어 있고, 환기 설비도 갖춰져 있는데 결로가 발생한다면 입주자의 유지관리 문제로 판단될 수 있어요. 예를 들어 빨래를 실내에서 자주 말리거나, 가습기를 과도하게 가동하거나, 겨울에 환기를 전혀 안 하는 경우죠. 그래서 단열 하자를 주장하려면 먼저 습도부터 체크해야 합니다.

저도 처음엔 “내가 환기를 안 해서 그런가” 싶어서 하루 세 번씩 창문을 열었거든요. 근데 한 달을 그렇게 해도 현관 쪽 벽에는 계속 물이 맺혔어요. 나중에 알고 보니 현관 주변 단열재가 설계보다 얇게 시공된 게 원인이었습니다.

TDR(온도차이비율)로 결로 하자 여부를 수치로 판정하는 법

TDR은 Temperature Difference Ratio의 약자로, 쉽게 말해 “실내외 온도 차이 대비 벽체 표면이 얼마나 차가운지”를 0에서 1 사이 숫자로 나타낸 지표입니다. 값이 높을수록 단열 성능이 나쁘다는 뜻이에요. 계산식은 이렇습니다.

TDR = (실내온도 − 해당 부위 실내 표면온도) ÷ (실내온도 − 외기온도)

「공동주택 결로방지를 위한 설계기준」에서는 지역별, 부위별로 TDR 기준값을 정해놓았어요. 지역 구분은 외기온도 기준으로 세 등급인데, 지역Ⅰ(−20℃)은 강원 산간 같은 극한지, 지역Ⅱ(−15℃)는 서울·경기 등 중부지역, 지역Ⅲ(−10℃)는 남부지역입니다.

구체적 예시를 들어볼게요. 서울(지역Ⅱ)에 있는 아파트 현관문 문짝의 TDR 기준값은 0.33입니다. 실내온도 25℃, 외기온도 −15℃ 조건에서 역산하면, 문짝 표면온도가 11.8℃ 미만이면 TDR이 0.33을 초과하게 되어 하자로 판정되는 거예요. 벽체 일자형 부위의 경우 TDR 기준값이 0.269로 더 엄격하고, 이를 역산하면 표면온도 약 14.2℃ 아래면 하자입니다.

처음에 이 계산식을 보고 좀 막막했는데, 실제로 해보면 어렵지 않아요. 표면온도계(적외선 온도계) 하나면 됩니다. 1만 원대 제품도 있고요. 겨울철 외기온이 영하로 떨어진 날 아침에 보일러를 틀어 실내 25℃를 맞추고, 의심 부위의 벽체 표면온도를 재면 끝이에요. 다만 모서리 부위는 일자형 벽체보다 외기에 노출된 면적이 넓어서 온도가 더 낮게 나오는 게 정상이라는 점은 감안해야 합니다.

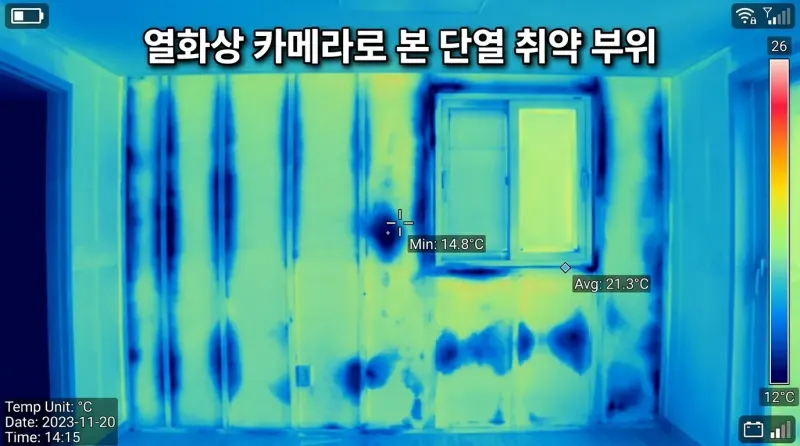

열화상 카메라로 단열 불량 지점을 눈으로 확인하기

열화상 카메라는 단열 점검에서 가장 직관적이고 강력한 도구입니다. 벽을 뜯지 않고도 어디가 차가운지, 어디서 열이 새는지 색깔로 바로 보여주거든요. 파란색이나 보라색으로 나타나는 부분은 표면온도가 낮다는 뜻이고, 그 부분의 단열재가 누락되었거나 두께가 부족할 가능성이 높아요.

FLIR에서 발행한 건물 진단 열화상 가이드북에 따르면, 실내외 온도 차이가 최소 10℃ 이상일 때 열화상 카메라로 단열 결함을 식별할 수 있고, 최적 조건은 20℃ 이상의 온도차입니다. 그래서 열화상 점검은 한겨울이 최적이에요. 외기 −5℃에 실내 보일러를 25℃까지 올리면 30℃ 차이가 나니까 아주 선명하게 찍힙니다.

열화상 카메라 촬영 시 주의할 점이 몇 가지 있어요. 첫째, 직사광선이 벽에 닿는 시간대를 피해야 합니다. 햇빛에 데워진 벽은 실제 단열 성능과 무관하게 따뜻하게 찍히거든요. 이른 아침이나 해 진 뒤가 좋습니다. 둘째, 유광 금속이나 반사 재질의 벽면은 열화상 카메라가 정확한 온도를 잡지 못해요. 방사율 설정을 확인해야 하는데, 일반 콘크리트나 도배 면은 방사율 0.90~0.95 정도로 맞추면 됩니다.

그리고 한 가지 더. 열화상 카메라로 찍은 사진은 나중에 하자 판정 증거자료로 쓸 수 있어요. 촬영 일시, 당시 실내외 온도, 측정 부위를 메모해 두면 하자심사분쟁조정위원회에 자료를 제출할 때 훨씬 수월합니다.

전문 장비 없이 셀프 점검하는 현실적인 방법

열화상 카메라가 없어도 단열 하자를 의심할 수 있는 방법은 있어요. 완벽한 진단은 아니지만, “이 집에 문제가 있는지 없는지”를 1차 판별하는 데는 충분합니다.

가장 먼저 할 일은 디지털 온습도계를 사는 겁니다. 1만 원 이하 제품이면 충분해요. 겨울철에 실내 습도가 50% 이하인데도 결로가 생긴다면, 그건 습도 문제가 아니라 벽체 표면온도가 비정상적으로 낮다는 뜻이에요. 반대로 습도가 70% 이상이면 단열이 정상이어도 결로가 생길 수 있으니까요. 이 단계에서 걸러지는 게 많습니다.

두 번째는 적외선 표면온도계입니다. 레이저 포인터가 달린 비접촉식 온도계인데, 인터넷에서 1~2만 원이면 삽니다. 결로가 심한 부위와 결로가 없는 같은 방향 벽체의 온도를 비교해 보세요. 같은 외벽면인데 특정 지점만 3℃ 이상 낮다면 그 부분에 단열 결함이 있을 가능성이 커요.

세 번째, 좀 아날로그적인 방법이긴 한데 — 결로가 심한 벽면에 손바닥을 대보세요. 겨울에 보일러를 돌린 상태에서 벽이 “시원하다” 정도가 아니라 “차갑다”고 느껴지면, 체감 표면온도가 대략 15℃ 이하일 확률이 높습니다. 물론 이건 공식적 증거가 될 수는 없지만, “뭔가 이상하다”는 감각적 1차 판단에는 유용해요.

네 번째로, 결로 발생 패턴을 기록하세요. 매일 아침 결로가 생긴 위치, 양, 날짜를 사진으로 찍어두는 거예요. 특정 벽면에서만 반복적으로 결로가 생긴다면, 그건 “환기 부족”이라는 시공사 핑계를 무력화시키는 강력한 증거가 됩니다. 환기 부족이라면 집 전체에 고르게 결로가 생겨야 논리적이니까요.

단열재 종류별 성능 비교와 부실시공 패턴

단열 하자가 의심될 때 마감재를 해체해서 확인하는 경우가 있는데, 이때 알아두면 좋은 게 단열재 종류별 특성입니다. 시공사가 설계도면과 다른 등급의 단열재를 넣었거나, 두께를 줄여 시공하는 게 가장 흔한 부실시공 패턴이거든요.

단열재 종류	열전도율 (W/m·K)	주요 특징
EPS (비드법 보온판)	0.031~0.043	저렴, 시간 경과 시 수축 가능
XPS (압출법 보온판)	0.028~0.034	방습성 우수, 아파트 외벽에 널리 사용
경질 우레탄폼 (PUR)	0.020~0.027	최고 수준 단열, 화재 시 유독가스 주의
글라스울 (유리면)	0.034~0.045	불연성 우수, 습기에 약해 방습층 필수
페놀폼 (PF)	0.019~0.022	초고성능 단열, 고가

열전도율 숫자가 낮을수록 단열 성능이 뛰어납니다. 예를 들어 설계도면에 “XPS 특호(열전도율 0.028)” 50mm 두께로 명시되어 있는데, 실제로는 같은 XPS지만 3호(0.034) 등급이 들어갔다면? 겉보기엔 비슷해도 단열 성능은 20% 가까이 떨어져요. 이게 겨울에 벽체 온도 1~2℃ 차이를 만들고, 그 1~2℃가 결로 발생 여부를 가르는 겁니다.

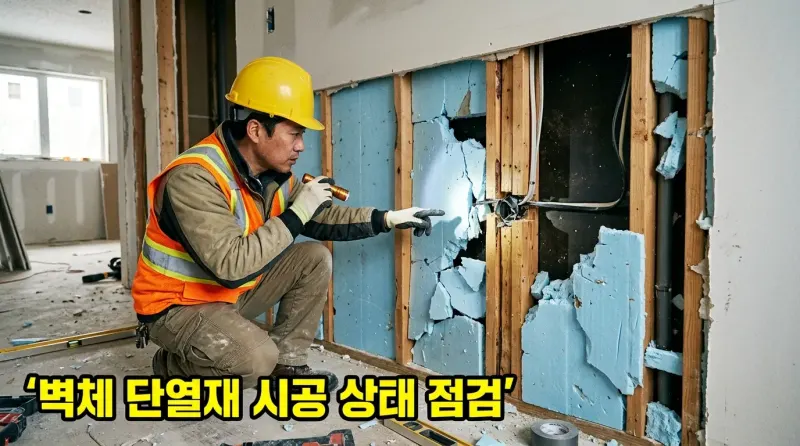

부실시공의 전형적 패턴을 알아두면 마감재를 해체했을 때 바로 판별할 수 있어요. 단열재가 벽체와 밀착되지 않고 틈이 벌어진 경우, 모서리 부위에 단열재를 잘라 넣지 않고 빈 공간을 남긴 경우, 그리고 설계보다 한 등급 낮은 자재를 사용한 경우가 대표적입니다. 특히 아파트 옆세대와 맞닿는 내벽이 아니라 외기에 직접 접하는 외벽 부분에서 이런 문제가 집중돼요.

한 가지 잘못 알려진 상식을 바로잡자면, “결로방지 단열재는 두께 30mm면 충분하다”는 말이 돌아다니는데 이건 부위에 따라 전혀 다릅니다. 결로방지 단열재 가이드라인에 따르면 외벽에 면한 부위는 최소 400~500mm 길이로 단열재를 연장 시공해야 하고, 두께도 50mm 이상을 권장하는 경우가 많아요. 30mm는 일부 경미한 열교 부위에만 해당하는 수치입니다.

하자보수 청구 절차와 법적 대응 타임라인

여기서부터가 진짜 중요한 파트예요. 단열 하자를 발견해도 기한을 놓치면 보상을 받을 수 없거든요. 공동주택관리법 시행령 제36조에 따르면, 단열공사에 대한 하자담보책임기간은 사용검사일(또는 사용승인일)로부터 3년입니다. 마감공사는 2년, 방수공사는 5년인데, 결로는 단열공사에 해당하니까 3년이에요.

3년이라는 기간이 생각보다 빠르게 지나갑니다. 입주 첫해 겨울에 결로를 발견하고, “올겨울만 그런 건가” 싶어서 한 해를 보내고, 두 번째 겨울에도 똑같이 발생하고, 세 번째 겨울쯤 “이건 진짜 문제다” 싶을 때는 이미 기한 직전인 경우가 허다해요. 그래서 결로가 발생하면 첫해에 바로 움직여야 합니다.

하자보수 청구 절차를 순서대로 정리하면 이렇습니다. 먼저, 결로 발생 부위를 사진과 동영상으로 촬영하고 온습도·표면온도를 기록합니다. 가능하면 열화상 카메라 촬영도 병행하세요. 다음으로 관리주체(관리사무소)에 하자보수를 서면 청구합니다. 공동주택관리법 제37조에 따라 사업주체(시공사)는 하자 보수 청구를 받은 날부터 15일 이내에 보수에 착수해야 해요.

시공사가 “환기 문제”라며 거부하거나, 15일이 지나도 보수에 착수하지 않으면 하자심사·분쟁조정위원회에 분쟁조정을 신청할 수 있어요. 이 위원회는 국토교통부 산하 기관으로, 소송보다 절차가 간단하고 비용도 적게 듭니다. 여기서 하자로 판정되면 시공사는 의무적으로 보수하거나 비용을 지급해야 합니다. 분쟁조정으로도 해결이 안 되면 최종적으로 법원 소송으로 가게 되지만, 실제로는 분쟁조정 단계에서 상당수가 해결됩니다.

🏛 하자심사·분쟁조정위원회 바로가기

결로 재발 방지를 위한 실전 관리 전략

단열 하자를 보수받았다고 해서 결로가 100% 사라지는 건 아니에요. 보수 후에도 생활 습관에 따라 결로가 재발할 수 있고, 또 반대로 단열이 약간 부족하더라도 습도 관리를 잘하면 결로 없이 겨울을 보낼 수도 있거든요. 제 경우도 단열재 보강 시공 후에 환기 습관까지 바꾸니까 그다음 겨울부터는 결로가 완전히 사라졌습니다.

핵심은 실내 습도를 40~50% 사이로 유지하는 거예요. 겨울엔 의외로 습도가 올라가기 쉽습니다. 사람이 호흡할 때, 요리할 때, 빨래 말릴 때 수증기가 엄청나게 나오거든요. 하루에 최소 2회, 10분 이상 맞통풍(반대편 창문 동시 개방) 환기를 하면 실내 습도를 10~20%까지 낮출 수 있다는 데이터가 있어요.

열교환 환기장치(전열교환기)가 설치된 아파트라면 적극 활용하세요. 약풍으로 24시간 돌리면 에너지 손실 없이 실내 습도를 꾸준히 관리할 수 있어요. 실제로 클리앙 같은 커뮤니티에서도 “전열교환기 24시간 약풍 가동 후 결로가 사라졌다”는 후기가 꽤 많습니다. 다만 필터를 정기적으로 교체해야 성능이 유지됩니다.

제습기도 효과적인 보조 수단이에요. 특히 확장하지 않은 베란다처럼 단열이 약한 공간에 제습기를 두면 그 공간의 습도를 집중적으로 낮출 수 있습니다. 다만 겨울에 실내 습도를 30% 아래로 떨어뜨리면 호흡기에 좋지 않으니 온습도계를 보면서 적정 수준을 유지해야 해요.

한 가지 제가 실패했던 경험을 공유하자면, 결로가 생기니까 보일러를 더 세게 틀었거든요. 실내 온도를 28℃까지 올렸는데, 이러면 오히려 실내 공기가 품을 수 있는 수증기량이 늘어나서 벽에 닿을 때 더 많은 물방울이 맺혀요. 난방비만 폭탄 맞고 결로는 더 심해진 뼈아픈 기억이 있습니다. 난방 온도는 20~22℃가 적당하고, 그 대신 벽체 자체의 표면온도를 올리는 방향(단열 보강, 순환팬)이 정답이에요.

자주 묻는 질문 (FAQ)

[이미지 삽입]

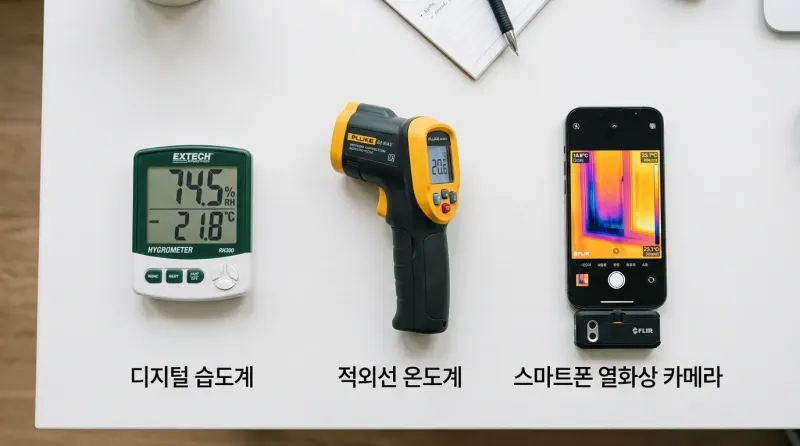

alt=”온습도계와 적외선 표면온도계를 활용하여 결로 의심 벽체를 셀프 점검하는 장면”
title=”디지털 온습도계와 비접촉 적외선 온도계 두 가지면 1차 셀프 진단이 가능하다”
— 권장 가로 800px 이상
